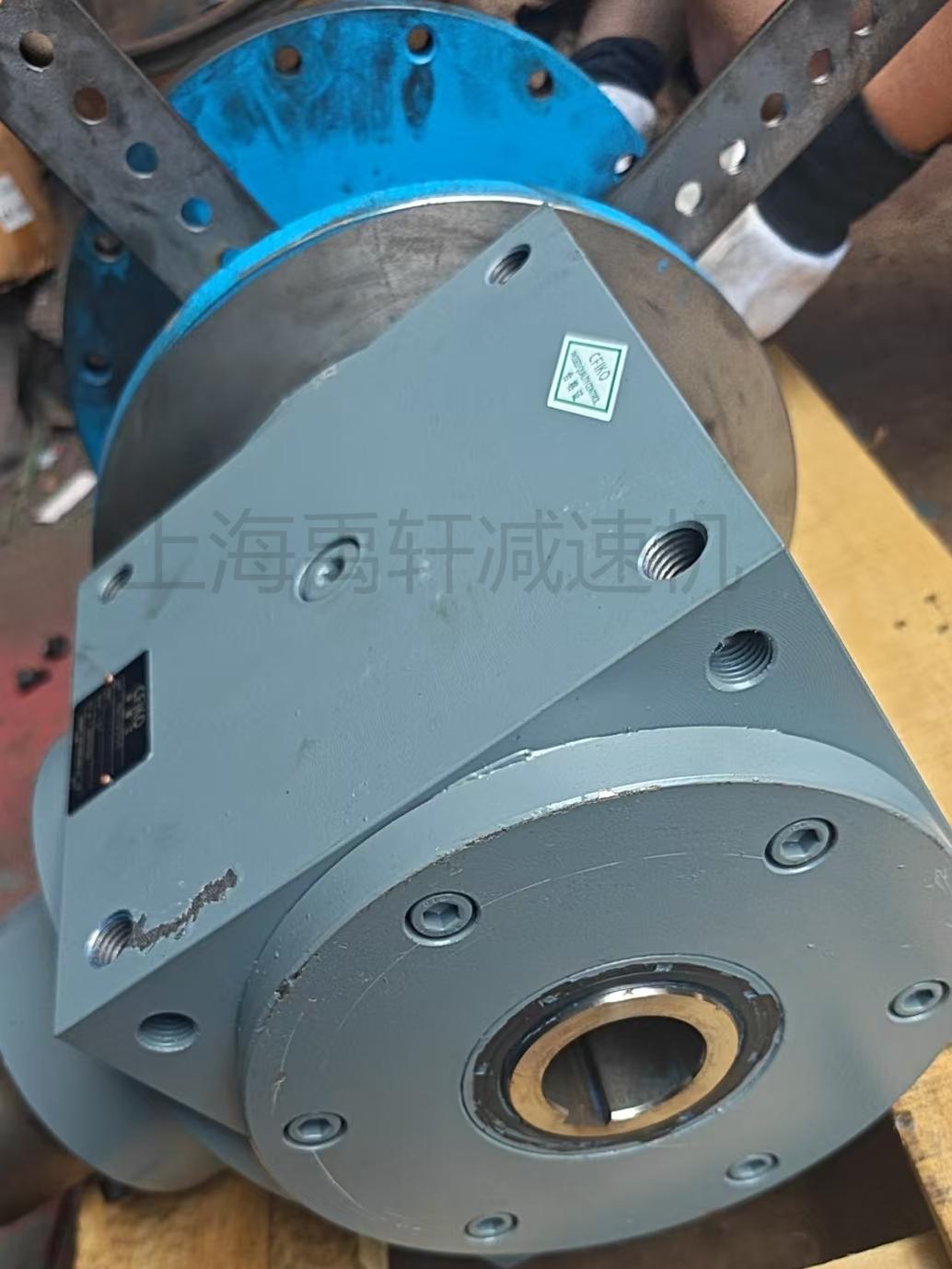

上海禹軒為水廠井下管道 DN1600 蝶閥專屬定制的 1:1 速比減速機，是針對大口徑蝶閥井下特殊工況（空間受限、潮濕多水汽、需高頻穩定啟閉）的 “精準適配方案”。其核心價值在于通過 “無減速直驅設計”，解決大口徑蝶閥動力傳遞的 “空間適配性” 與 “扭矩直接性” 難題，成為井下管道流量控制的關鍵傳動樞紐。

一、定制背景：DN1600 蝶閥與井下工況的 “雙重挑戰”

1. 大口徑帶來的 “扭矩傳遞需求”：DN1600 蝶閥閥芯直徑達 1.6 米，重量超 500kg，啟閉時需克服介質壓力（水廠管道常為 0.6-1.0MPa）與閥芯摩擦阻力，所需驅動扭矩高達 8000-10000N・m，傳統減速機若采用減速增扭設計，會因結構冗余導致體積過大，無法適配井下狹窄空間（通常井下操作井直徑僅 2-3 米）。
2. 井下環境的 “工況限制”：井下長期潮濕（相對濕度≥90%），存在青苔、微生物滋生及微量氯腐蝕（水廠管道余氯 0.05-0.5mg/L），且檢修空間狹小，要求傳動裝置具備 “抗腐、密封、易維護” 特性，傳統鑄鐵減速機易銹蝕卡澀，無法滿足。

二、1:1 速比的 “定制邏輯”：不減速，更要 “精準傳力 + 空間適配”

1. 動力直接傳遞，減少響應延遲：1:1 速比意味著驅動端（如電動執行器或手動操作）的動力不經過減速機構，直接傳遞至蝶閥閥桿，避免傳統減速機因齒輪嚙合間隙導致的 “空程誤差”。對于 DN1600 蝶閥需精準調節流量（如控制沉淀池進水流量偏差≤5%）的場景，可實現 “驅動動作即閥芯動作” 的即時響應，調節精度提升至 ±1°。
2. 結構極致緊湊，適配井下空間：摒棄傳統減速機的多級齒輪組，采用 “單級直驅齒輪嚙合” 設計，整體高度控制在 350mm 以內（較同扭矩減速機型減少 40% 體積），可直接通過定制法蘭與蝶閥驅動軸對接，節省井下縱向安裝空間，確保操作人員在狹小井內可輕松接近手動操作端。
3. 扭矩承載強化，適配大口徑需求：雖然不減速，但通過 “材料升級 + 結構補強” 實現高扭矩傳遞 —— 齒輪采用 20CrMnTi 滲碳淬火（齒面硬度 HRC60-62），齒寬增加至 180mm（較常規機型提升 50%），軸承選用調心滾子軸承（額定動載荷≥200kN），確保在 10000N・m 瞬時扭矩下無齒面剝落、軸系變形，滿足 DN1600 蝶閥全開 / 全關時的沖擊載荷需求。

三、專屬定制細節：從材質到功能的 “井下適配設計”

1. 抗腐材質：抵御潮濕與微量腐蝕
   箱體采用 316L 不銹鋼整體鑄造（含鉬元素提升抗氯離子腐蝕能力），表面經噴砂鈍化處理，耐鹽霧測試達 5000 小時以上，可抵御井下潮濕水汽與水中余氯的長期侵蝕；齒輪軸采用雙相不銹鋼（2205），避免傳統碳鋼軸因銹蝕導致的卡澀，使用壽命延長至傳統機型的 3 倍以上。
2. 全密封防護：隔絕水汽與雜質
   采用 “三重密封” 設計：輸入端與執行器連接處用雙唇骨架油封 + O 型圈（氟橡膠材質，耐溫 - 20℃~120℃）；輸出端與蝶閥軸連接采用機械密封（動環碳化硅 + 靜環石墨），確保軸系旋轉時無滲漏；箱體法蘭結合面用丁腈橡膠墊片 + 螺栓預緊（扭矩≥300N・m），整體防護等級達 IP68（水下 2 米浸泡 24 小時無進水），徹底隔絕井下潮濕水汽與泥沙。
3. 人機適配：適配井下操作便捷性
   手動操作端配備 “折疊式省力手輪”（直徑 600mm，可 90° 折疊節省空間），手輪邊緣包裹防滑橡膠（適應潮濕環境握持）；設置可視化 “開 / 關” 刻度盤（精度 1°），配合限位凸臺，避免超程操作；電動驅動接口預留 DN50 標準法蘭，可直接對接水廠現有電動執行器（如多回轉式），實現手動 / 電動無縫切換，滿足井下應急操作與遠程控制需求。

四、應用價值：為水廠井下管道筑牢 “可靠傳動防線”

• 空間適配性：緊湊結構使 DN1600 蝶閥在 2 米寬操作井內實現完整安裝與維護，避免因設備過大導致的井下改造成本（節省土建費用約 20 萬元）；
• 運行可靠性：抗腐密封設計確保在潮濕環境下無故障運行超 12000 小時，減少井下檢修頻次（傳統減速機平均 6 個月需維護，該機型延長至 3 年）；
• 控制精準性：1:1 速比的直接傳動使蝶閥流量調節誤差≤3%，滿足水廠 “恒壓供水”“精準配水” 的工藝要求，提升供水穩定性。
